IMS鉴权主要有：

SIP Digest(SIP摘要)：针对无ISIM卡的终端
HTTP Digest(HTTP摘要)：SIP协议的基本认证方式，用于UAS/SIP Proxy Server对UAC的单向认证
IMS AKA(AKAv1_MD5、AKAv2_MD5(：对HTTP摘要认证的扩展，用于UE和IM CN网络之间的双向认证，同时协商得到UE和IM CN共享的完整性密钥IK(Integrity Key)和加密密钥CK(Ciphering Key)，在UE和IM CN协商建立的IPSec SAs连接上提供完整性保护(Integrity Protection)和机密性保护(Confidentiality Protection)

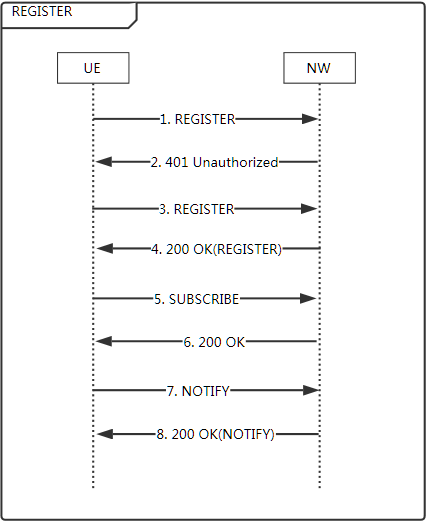

IMS注册流程

终端鉴权算法

目前终端都是使用的AKAv1_MD5算法，可以从UE的注册日志中确认。

2017 Jul 12  08:56:24.546  [B0]  0x156E  IMS SIP Message  --  IMS_SIP_REGISTER/UNAUTHORIZED
...
WWW-Authenticate: Digest realm="ims.mnc000.mcc460.3gppnetwork.org",nonce="lAusUHute2JpIL+4+eBGVXfrphO9IQABazyikcth0XQ=",algorithm=AKAv1-MD5

AKA

AKA：Authentication and Key Agreement（身份验证和密钥协议），该机制是由IETF制定，并且被3GPP广泛采用于GSM/UMTS/LTE/IMS等技术中。详细可以参考 RFC 3310。

USIM参数和应用

参数	长度	备注
K	128bit	密钥
RAND	128bit	随机值
SQN	48bit	序列号
AMF	16bit	鉴权管理域
MAC	64bit	消息鉴权码：f1k(SQN\|\|RAND\|\|AMF)
MAC-A	64bit	网络鉴权码，一般鉴权时为MAC
MAC-S	64bit	重同步鉴权码，=MAC
(X)RES	64bit	鉴权响应：f2k(RAND)
CK	128bit	加密密钥：f3k(RAND)
IK	128bit	完整性密钥：f4k(RAND)
AK	48bit	匿名钥匙：f5k(RAND)
AUTN	128bit	SQN ⊕ AK \|\| AMF \|\| MAC
XDOUT	128bit	K ⊕ RAND
CDOUT	128bit	SQN \|\| AMF

符号含义

符号	备注
=	等于
\|\|	连接运算，如0000 \|\| 0001 = 00000001
⊕	异或运算，如0000 ⊕ 0011 = 0011

举例

参数	值
K	000102030405060708090a0b0c0d0e0f 00000000 00000001 00000010 00000011 00000100 00000101 00000110 00000111 00001000 00001001 00001010 00001011 00001100 00001101 00001110 00001111
RAND	6d06a714fe2def464562a53db0db7d50 01101101 00000110 10100111 00010100 11111110 00101101 11101111 01000110 01000101 01100010 10100101 00111101 10110000 11011011 01111101 01010000
AMF	8000 10000000 00000000
SQN	000000000001 00000000 00000000 00000000 00000000 00000000 00000001

XDOUT = K ⊕ RAND = 01101101000001111010010100010111111110100010100011101001010000010100110101101011101011110011011010111100110101100111001101011111
= 6D07A517FA28E9414D6BAF36BCD6735F
XRES = f2(XDOUT,n) = 6D07A517FA28E9414D6BAF36BCD6735F
CK = f3(XDOUT) = XDOUT循环左移8bits =
  07a517fa28e9414d6baf36bcd6735f6d
IK = f4（XDOUT） = XDOUT循环左移15bits =
  a517fa28e9414d6baf36bcd6735f6d07
AK = XDUT[b24,25,...70,71] =
  17fa28e9414d
CDOUT = SQN || AMF = 00000000 00000000 00000000 00000000 00000000 00000001 10000000 00000000 = 0000000000018000
XMAC = XDOUT[b0,1,...62,63] ⊕ CDOUT[b0,1,...62,63] =
  6d07a517fa296941
AUTN = SQN ⊕ AK || AMF || MAC =
  17fa28e9414c80006d07a517fa296941

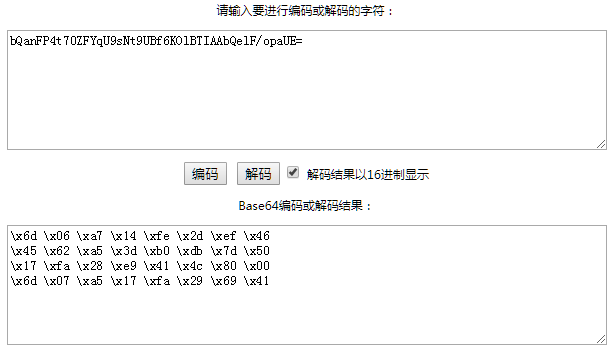

从SIP消息中我们读取下面的信息，分别为UAS发送给UAC的，和UAC回复UAS的响应。nonce = (RAND + AUTN + [服务器制定的信息] ) + BASE64编码。

WWW-Authenticate: Digest
    realm="ims.mnc000.mcc460.3gppnetwork.org",
    nonce="bQanFP4t70ZFYqU9sNt9UBf6KOlBTIAAbQelF/opaUE=",
    opaque="1f7e898d3940e21e23d82ffa7bfe9141",
    algorithm=AKAv1-MD5,
    qop="auth"

Authorization: Digest
    username="460001234567890@ims.mnc000.mcc460.3gppnetwork.org",
    realm="ims.mnc000.mcc460.3gppnetwork.org",
    uri="sip:ims.mnc000.mcc460.3gppnetwork.org",
    qop=auth,
    nonce="bQanFP4t70ZFYqU9sNt9UBf6KOlBTIAAbQelF/opaUE=",
    nc=00000001,
    cnonce="1374676361",
    algorithm=AKAv1-MD5,
    response="8b8cad6c93b68b879594f8b731e3fcf4",
    opaque="1f7e898d3940e21e23d82ffa7bfe9141"

可以看到SIP消息中的nonce的值就是RAND + AUTN。

参考

3GPP TS 35.206
